应用
1、RGB高功率Chip、COS、TO测试
2、高功率Bar、COC加电测试特点

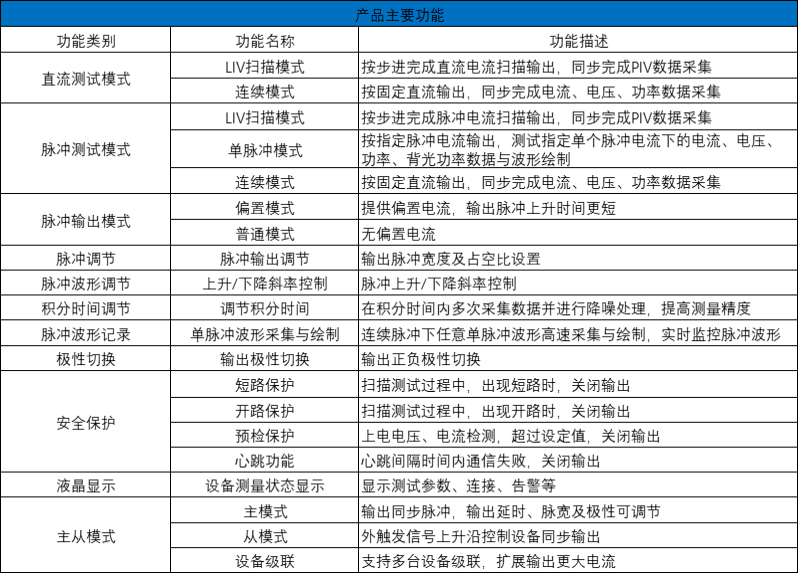

1、支持us级脉冲、直流输出与测试
2、支持脉冲及直流PIV高速扫描测试
3、支持直流/脉冲，直流输出能力可达10A/20V，脉冲输出能力可达30A/20V脉宽最小可支持5us
4、支持脉冲边缘斜率控制，可适配不同器件无过冲
5、支持电压两线与四线检测，最大化提升测量精度
6、支持多台设备并联输出，给予更大的输出电流
7、支持脉冲波形高速采集与绘制，实时监控脉冲波形
8、支持2路同步脉冲触发输出，极性及同步脉冲宽度可调
9、支持外触发输入，实现与外部设备精确的同步时序控制
10、支持输出极性切换，适应不同管脚定义的器件
11、支持预检输出保护功能，确保器件安全工作
12、支持输出短路保护、设备过温保护
13、给予外置积分球（选配）用于大功率光检测
14、PD响应波长范围850~1700nm规格
-
1）支持脉冲边缘斜率控制
2）支持多台设备并联输出
3）支持外同步触发输入及输出
4）支持2/4线电压测量
5）支持脉冲波形高速采集与绘制
6）支持预检、短路、过温保护 -

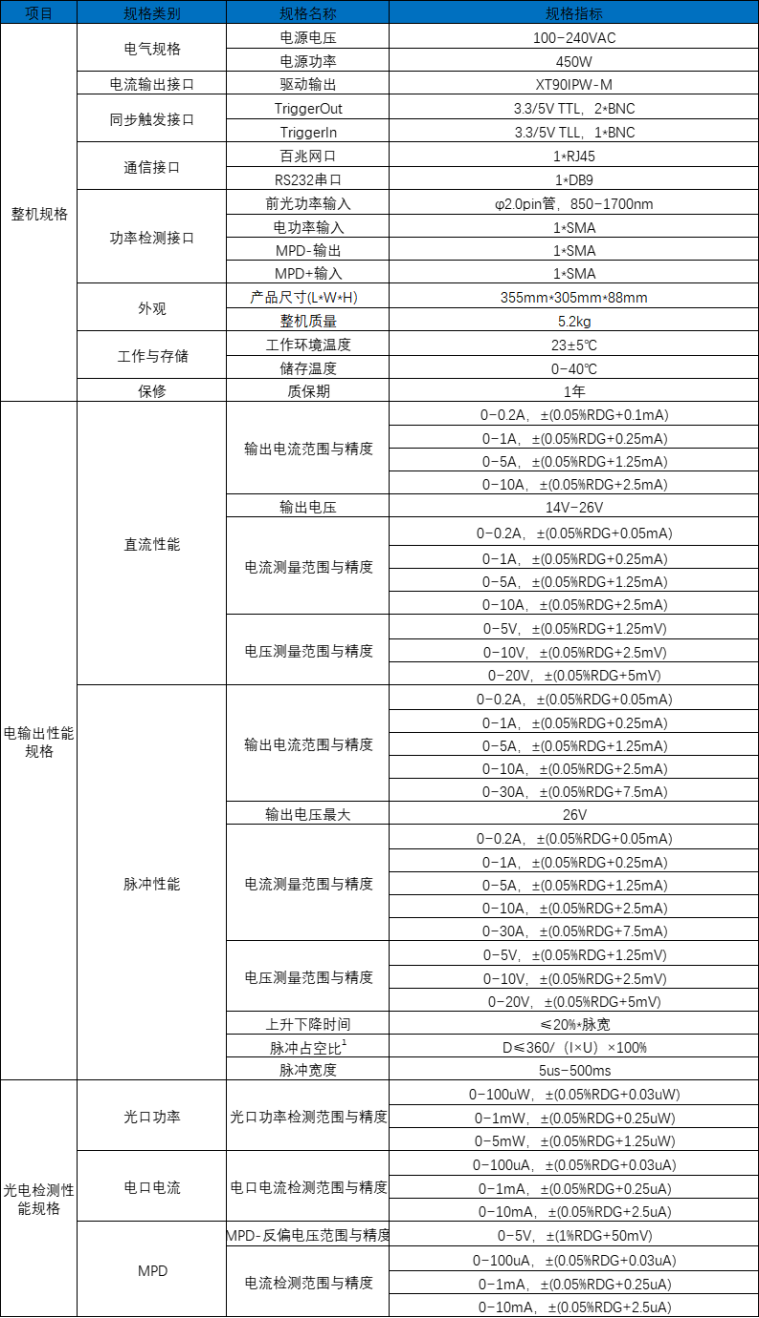

产品指标
项目
规格类别
规格名称
规格指标
整
机
规
格电气规格
电源电压
100~240VAC
电源功率
450W
电流输出接口
驱动输出
XT90IPW-M
同步触发接口
TriggerOut
3.3/5V TTL，2*BNC
TriggerIn
3.3/5V TLL，1*BNC
通信接口
百兆网口
1*RJ45
RS232串口
1*DB9
功率检测接口
前光功率输入
φ2.0pin管，850~1700nm
电功率输入
1*SMA
MPD-输出
1*SMA
MPD+输入
1*SMA
外观
产品尺寸(L*W*H）
355mm*305mm*88mm
整机质量
5.2kg
工作与存储
工作环境温度
23±5℃
储存温度
0~40℃
保修
质保期
1年
电
输
出
性
能
规
格直流
性能
输出电流范围与精度
0~0.2A，±(0.05%RDG+0.1mA)
0~1A，±(0.05%RDG+0.25mA)
0~5A，±(0.05%RDG+1.25mA)
0~10A，±(0.05%RDG+2.5mA)
输出电压
14V~26V
电流测量范围与精度
0~0.2A，±(0.05%RDG+0.05mA)
0~1A，±(0.05%RDG+0.25mA)
0~5A，±(0.05%RDG+1.25mA)
0~10A，±(0.05%RDG+2.5mA)
电压测量范围与精度
0~5V，±(0.05%RDG+1.25mV)
0~10V，±(0.05%RDG+2.5mV)
0~20V，±(0.05%RDG+5mV)
脉冲性能
输出电流范围与精度
0~0.2A，±(0.05%RDG+0.05mA)
0~1A，±(0.05%RDG+0.25mA)
0~5A，±(0.05%RDG+1.25mA)
0~10A，±(0.05%RDG+2.5mA)
0~30A，±(0.05%RDG+7.5mA)
输出电压最大
26V
电流测量范围与精度
0~0.2A，±(0.05%RDG+0.05mA)
0~1A，±(0.05%RDG+0.25mA)
0~5A，±(0.05%RDG+1.25mA)
0~10A，±(0.05%RDG+2.5mA)
0~30A，±(0.05%RDG+7.5mA)
电压测量范围与精度
0~5V，±(0.05%RDG+1.25mV)
0~10V，±(0.05%RDG+2.5mV)
0~20V，±(0.05%RDG+5mV)
上升下降时间
≤20%*脉宽
脉冲占空比1
D≤360/（I×U）×100%
脉冲宽度
5us~500ms
光
电检
测
性
能
规
格光口功率
光口功率检测范围与精度
0~100uW，±(0.05%RDG+0.03uW)
0~1mW，±(0.05%RDG+0.25uW)
0~5mW，±(0.05%RDG+1.25uW)
电口电流
电口电流检测范围与精度
0~100uA，±(0.05%RDG+0.03uA)
0~1mA，±(0.05%RDG+0.25uA)
0~10mA，±(0.05%RDG+2.5uA)
MPD
MPD-反偏电压范围与精度
0~5V，±(1%RDG+50mV)
电流检测范围与精度
0~100uA，±(0.05%RDG+0.03uA)
0~1mA，±(0.05%RDG+0.25uA)
0~10mA，±(0.05%RDG+2.5uA)
