应用
1、大功率激光雷达TO测试；
2、VCSEL激光器阵列测试；
3、大功率BAR脉冲测试；
4、大功率COS/COC脉冲测试；特点
1、支持ns级脉冲输出与测试；
2、支持脉冲PIV高速扫描测试；
3、最小脉宽100ns，占空比可达0.5%；
4、驱动电流可达到30A；
5、支持近端、远端电流检测；
6、支持ns脉冲电流波形输出监控；
7、支持电压四线检测，最大化提升测量精度；
8、支持输出预检保护功能，确保器件安全工作；
9、给予外置积分球（选配）用于大功率光检测；
10、PD响应波长范围850~1700nm；
11、支持本地和远程数据库，支持工业生产MES系统；规格
典型数据
1、不同电流条件下的脉冲波形
2、典型 905nm 激光器 TO测试数据
3、100ns驱动电流与PD光波形
-
1）支持4线电压检测
2）支持输出预检保护功能
3）支持外置积分球选配
4）支持完整驱动波形采集
5）给予外置积分球（选配） 用于大功率光检测 -

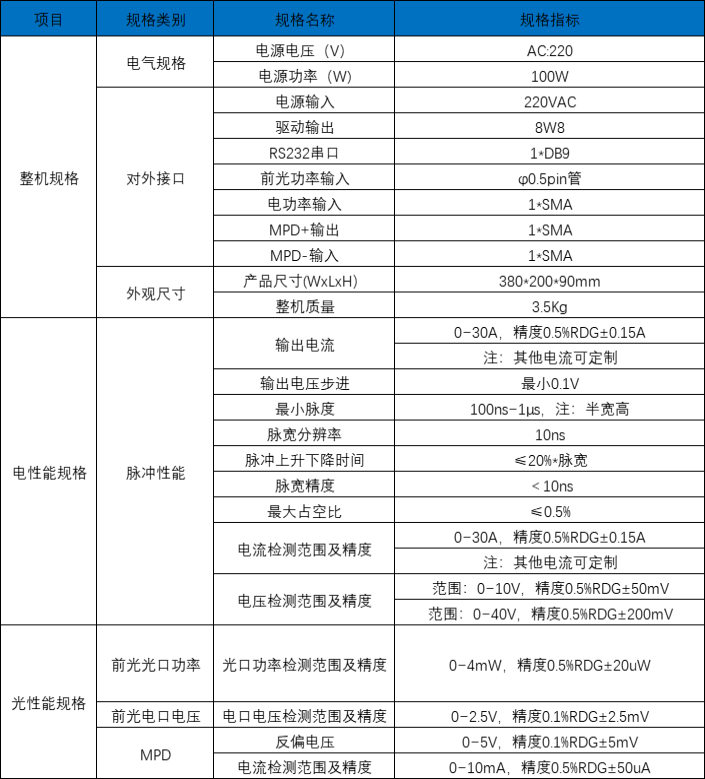

产品指标
项目
规格类别
规格名称
规格指标
整
机
规
格电气规格
电源电压（V）
AC:220
电源功率（W)
100W
对外接口
电源输入
220VAC
驱动输出
8W8
RS232串口
1*DB9
前光功率输入
φ0.5pin管
电功率输入
1*SMA
MPD+输出
1*SMA
MPD-输入
1*SMA
外观尺寸
产品尺寸(WxLxH）
380*200*90mm
整机质量
3.5Kg
电
性
能
规
格
脉冲性能
输出电流
0~30A，精度0.5%RDG±0.15A
注：其他电流可定制
输出电压步进
最小0.1V
最小脉度
100ns~1μs，注：半宽高
脉宽分辨率
10ns
脉冲上升下降时间
≤20%*脉宽
脉宽精度
＜10ns
最大占空比
≤0.5%
电流检测范围及精度
0~30A，精度0.5%RDG±0.15A
注：其他电流可定制
电压检测范围及精度
范围：0~10V，精度0.5%RDG±50mV
范围：0~40V，精度0.5%RDG±200mV
光
电
性
能
规
格前光光口功率
光口功率检测范围及精度
0~4mW，精度0.5%RDG±20uW
前光电口电压
电口电压检测范围及精度
0~2.5V，精度0.1%RDG±2.5mV
MPD
反偏电压
0~5V，精度0.1%RDG±5mV
电流检测范围及精度
0~10mA，精度0.5%RDG±50uA
