单模光衰减器

所属分类：

PSS DOA24041/14081是一款可程控的四/八通道单模数字光衰减器设备，具有低插入损耗，高衰减精度和重复性等特点；另外光进光出端集成有高精度光功率计，可实时检测输入输出光功率；通信接口除了RS232还可以支持LAN或GPIB接口。设备可用于400G/800G等高速光模块的4/8路并行测试，以及光纤通信、光纤CATV等领域的各种集成测试，满足客户不同应用需求。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 单模光衰减器
    • 型号: PSS DOA24041/14081
    • 描述: 4/8通道单模光衰减器

    PSS DOA24041/14081是一款可程控的四/八通道单模数字光衰减器设备，具有低插入损耗，高衰减精度和重复性等特点；另外光进光出端集成有高精度光功率计，可实时检测输入输出光功率；通信接口除了RS232还可以支持LAN或GPIB接口。设备可用于400G/800G等高速光模块的4/8路并行测试，以及光纤通信、光纤CATV等领域的各种集成测试，满足客户不同应用需求。

    应用

    1、光模块的测试；
    2、ROSA/BOSA光器件测试；
    3、系统与器件光损耗模拟；
    4、实验室与科研；



    特点

    1、插入损耗低，≤1.5dB；
    2、衰减范围0~40dB（其他量程可定制）；
    3、衰减精度高， ±0.05dB；
    4、衰减重复性高，±0.05dB；
    5、输入输出光功率计的检测范围大，线性度好，输入范围+20~-30dBm，输出检测范围+20~-50dBm，线性度±0.05dB；
    6、定功率输出精度高；
    7、支持模块DDM检测接口；
    8、通信接口丰富，可支持RS232和LAN或者GPIB；
    9、自带按键和液晶，方便用户本地操作；

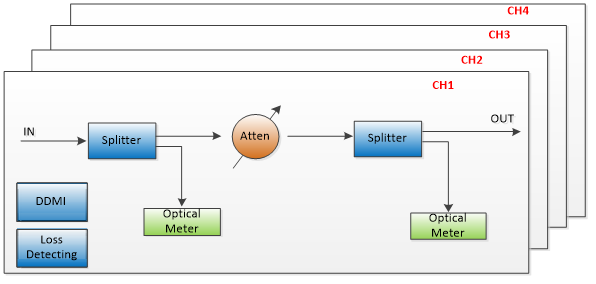

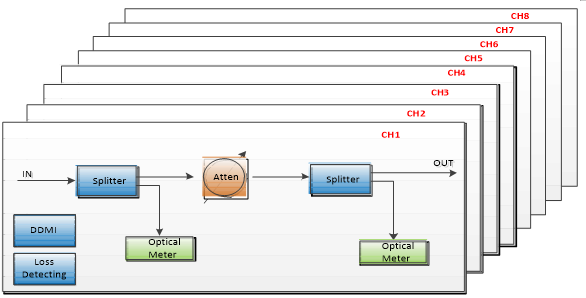

    多通道单模光衰减带功率监控的内部光路图



    规格



  • •插入损耗低，≤1.5dB

    •衰减范围0~40dB（其他量程可定制）

    •衰减精度高， ±0.05dB

    •衰减重复性高，±0.05dB

    •输入输出光功率计的检测范围大，线性度好，输入范围+20~-30dBm，输出检测范围+20~-50dBm，线性度±0.05dB

    •定功率输出精度高

    •通信接口丰富，可支持RS232和LAN或者GPIB

    •自带按键和液晶，方便用户本地操作

  • 参 数

    指 标

    产品型号

    DOA24041

    DOA14081

    通道数

    4

    8

    波长范围

    1270nm~1610nm

    校准波长

    1270nm、1290nm、1310nm、1330nm、1490nm、1550nm，其他波长可定制校准

    插入损耗

    ≤1.5dB

    衰减范围

    0~40dB（其他量程可定制）

    衰减精度

    ±0.05dB

    衰减重复性

    ±0.05dB

    输入光功率检测范围

    +20~-30dBm

    输出光功率检测范围

    +20~-50dBm

    输入输出光功率计线性度

    ±0.05dB

    衰减响应时间

    ≤50ms【1】

    光连接器

    FC/UPC，FC/APC可定制

    LOS信号迟滞、DDM测试功能

    支持，顺利获得选件选配

    按键液晶

    支持

    电源

    AC 220V±15％ 50Hz±10Hz，可定制110V电源

    工作环境温度

    25±10℃

    储存温度

    0 - 40℃

    尺寸

    306 ×112 ×366mm（宽×高×深）

    质保期

    一年

    备注：

    [1]、软件衰减模式下，衰减变化量小于10dB，且功率未换挡情况下；
