10G采样示波器

所属分类：

DCA10021光采样示波器用于发射机性能指标测试，支持光、电接口输入，光通道具备10Gbps及以下光口典型滤波器，电通道带宽高达20GHz。 采用最佳垂直分辨率、高采样率ADC实现陆续在等效采样技术，结合算法完成眼图重构，优异的电路设计保证系统噪声低至3uw以下，搭配经过校准的参考接收机（符合行业容限标准），完美满足业内精确测试数字波形的需求。 高精度、低噪声、低成本，快速采样示波器为客户给予光电性能测试一站式解决方案。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 10G采样示波器
    • 型号: PSS DCA10021
    • 描述: 1 路光信号输入和1路电信号输入，NRZ 信号测试， 电通道带宽20GHz，光通道带宽10GHz，750nm~1650nm波长。

    DCA10021光采样示波器用于发射机性能指标测试，支持光、电接口输入，光通道具备10Gbps及以下光口典型滤波器，电通道带宽高达20GHz。 采用最佳垂直分辨率、高采样率ADC实现陆续在等效采样技术，结合算法完成眼图重构，优异的电路设计保证系统噪声低至3uw以下，搭配经过校准的参考接收机（符合行业容限标准），完美满足业内精确测试数字波形的需求。 高精度、低噪声、低成本，快速采样示波器为客户给予光电性能测试一站式解决方案。

    应用

    1、光发射机性能测试；
    2、电信号质量测试；



    特点

    1、高分辨率、高采样率ADC；
    2、电通道带宽高达20GHz；
    3、光通道支持不同速率（1-11Gbps）滤波器选件；
    4、光接收器支持单模和多模接口；
    5、ER自校准、暗电流校准；
    6、支持业内通用Mask及Margin测试；



    测试

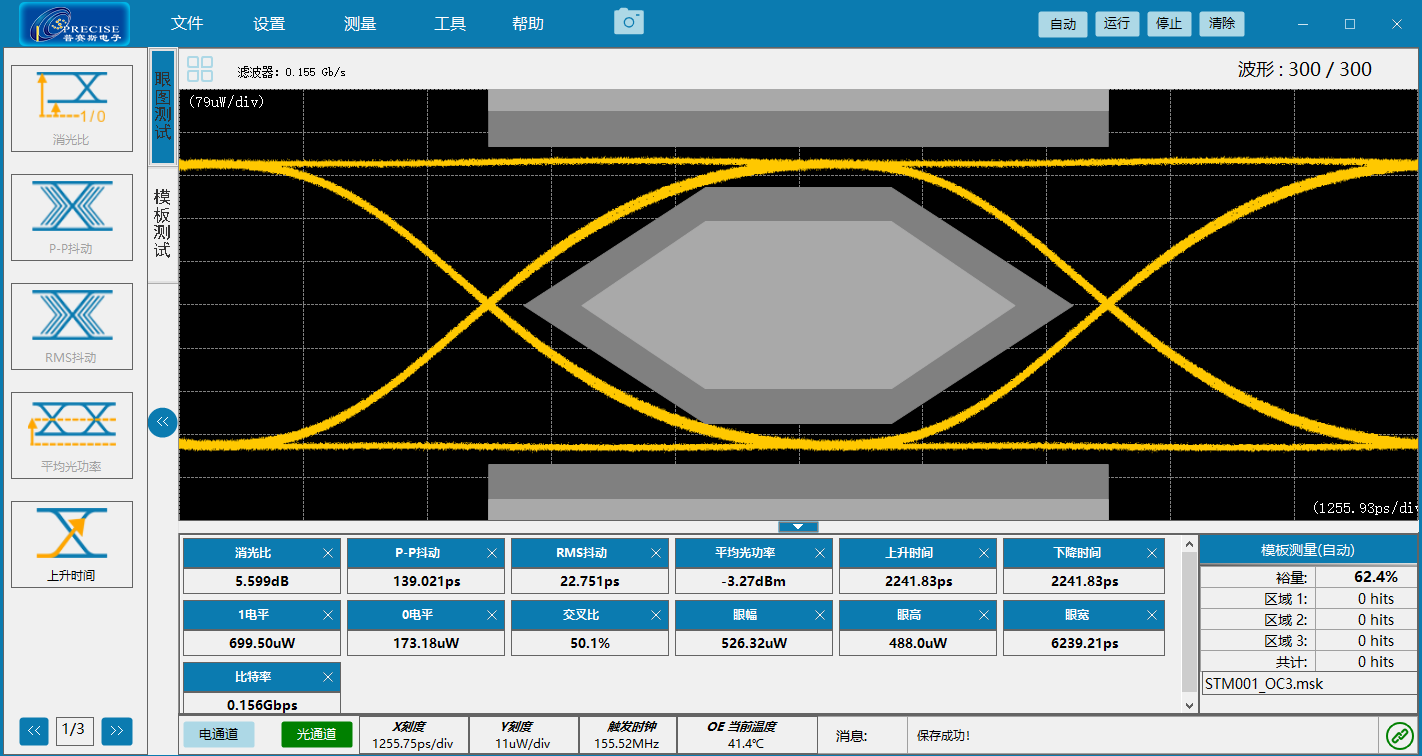

    1、支持155Mbps NRZ光信号眼图测试；

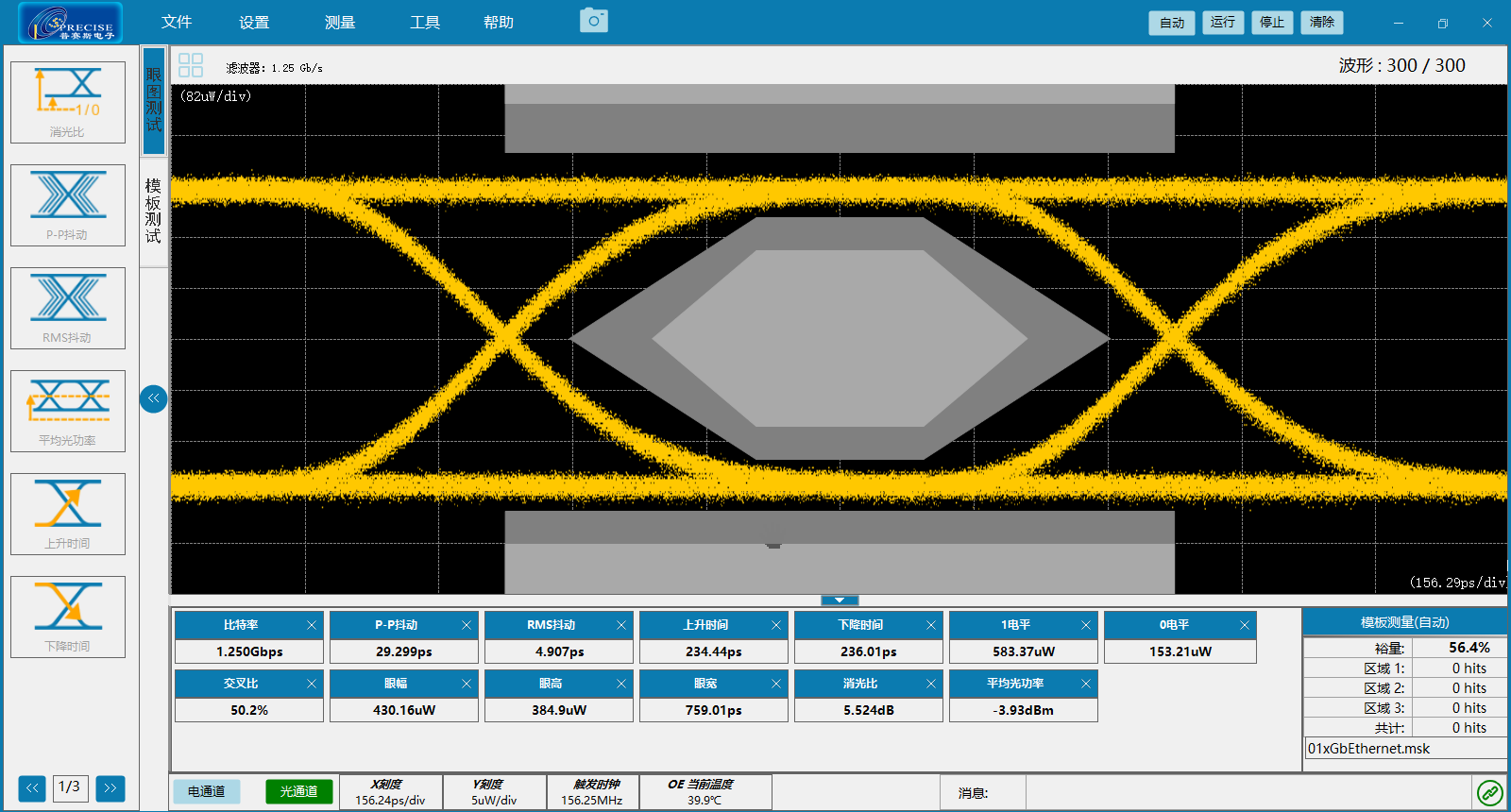

    2、支持1.25Gbps NRZ光信号眼图测试；

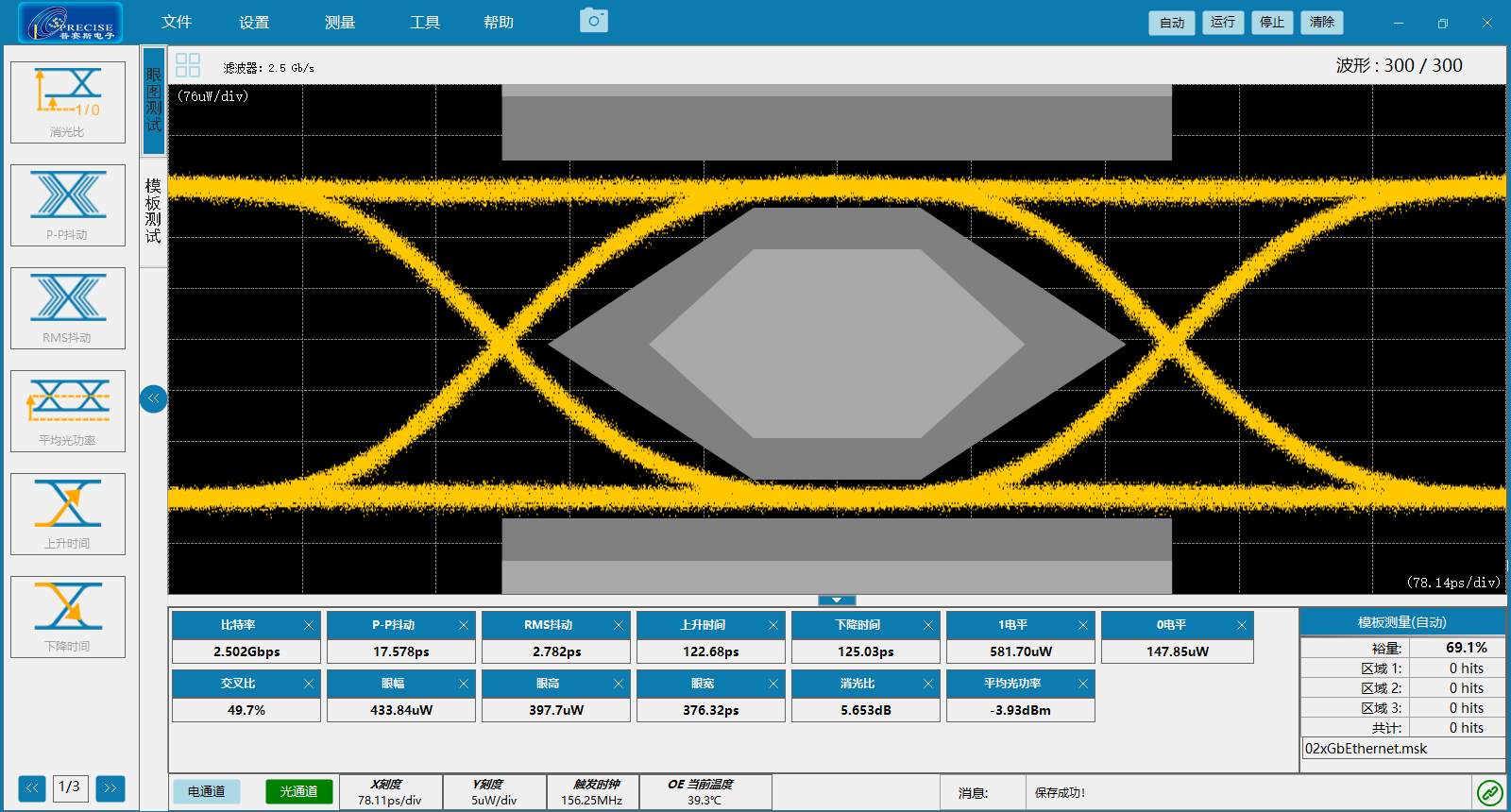

    3、支持2.5Gbps NRZ光信号眼图测试；


    4、支持3.125Gbps NRZ光信号眼图测试；

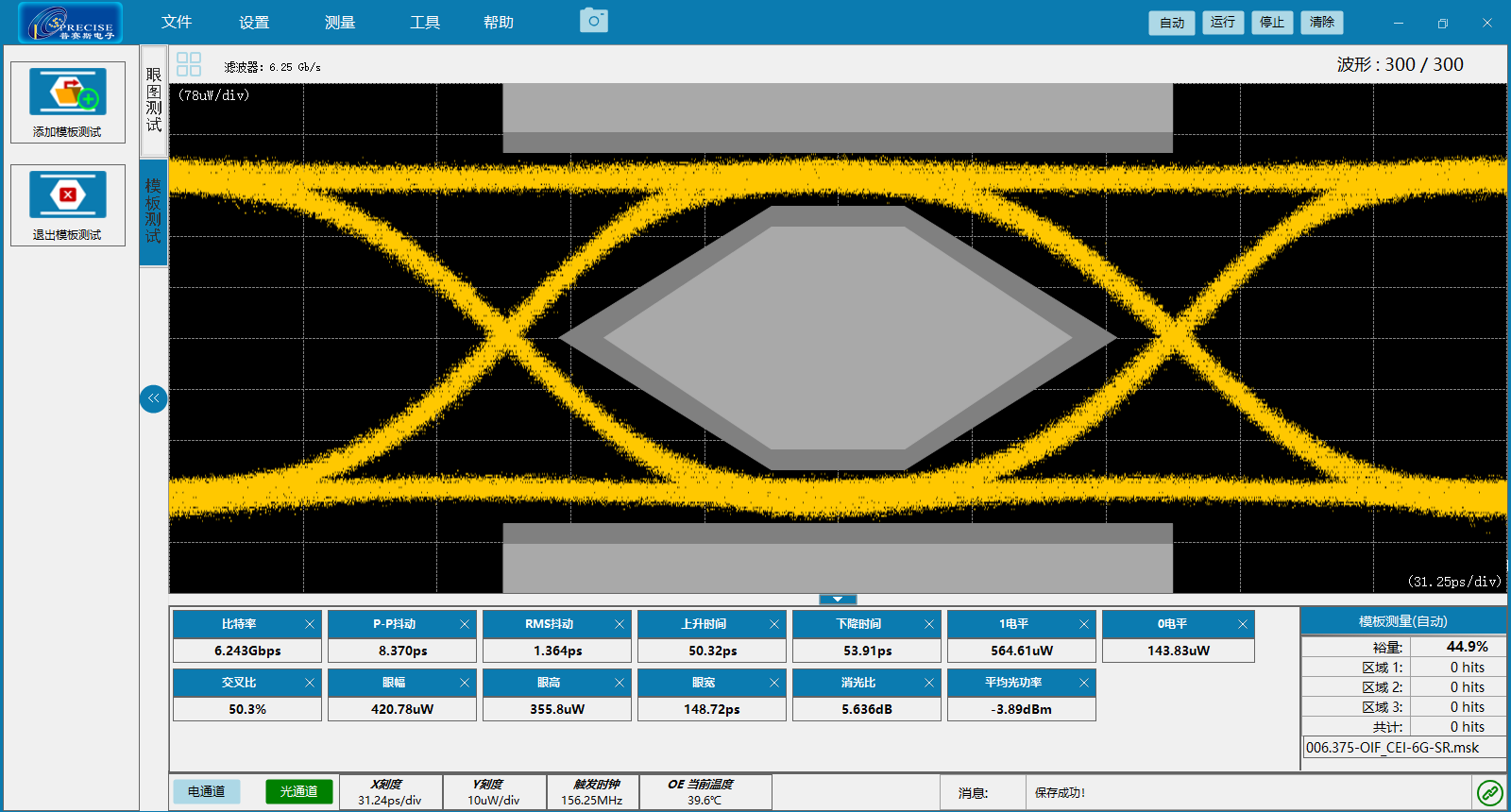

    5、支持6.25Gbps NRZ光信号眼图测试；

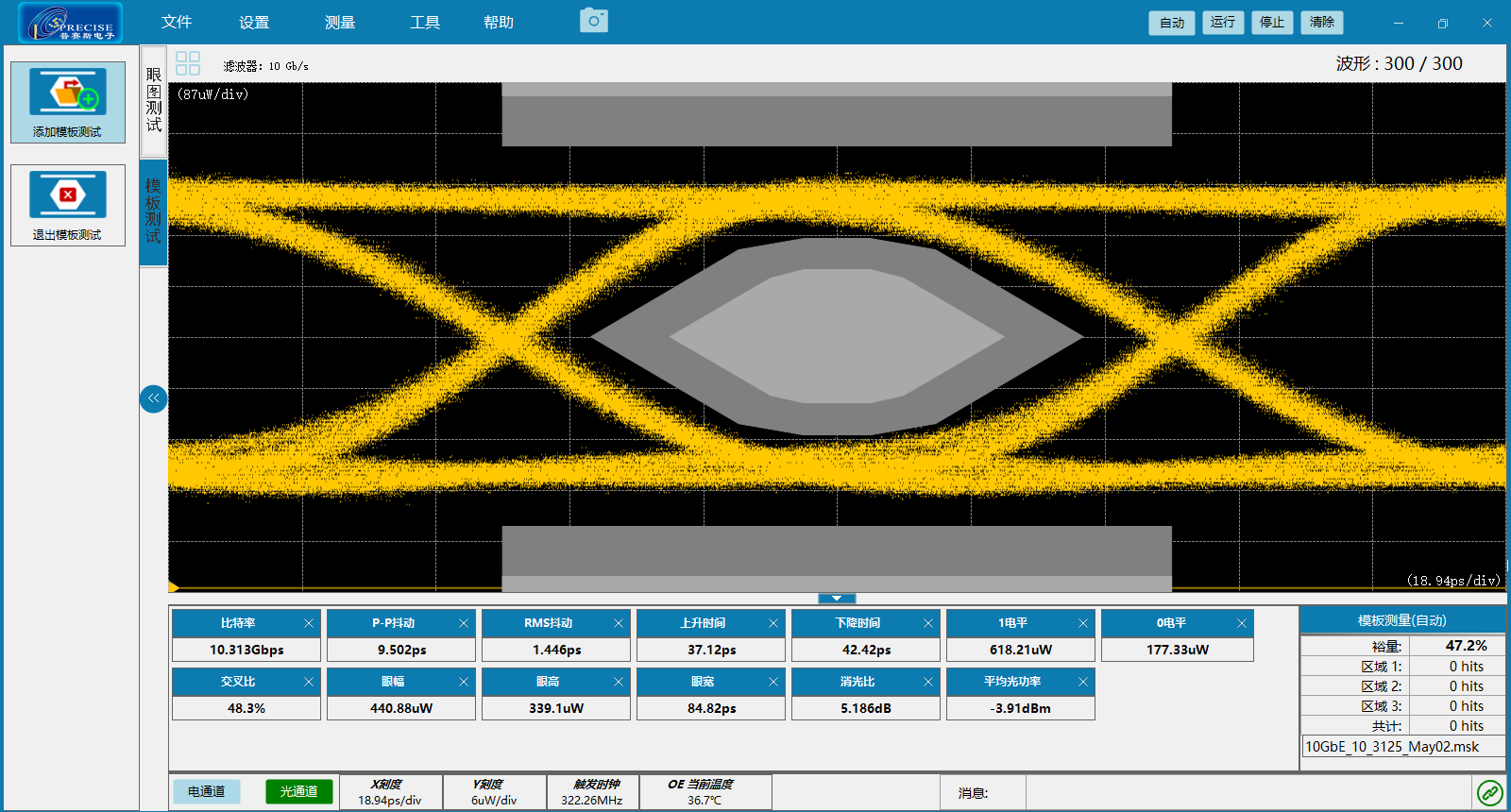

    6、支持10.3125Gbps NRZ光信号眼图测试；





    规格

PSS规格书联系方式
