400G误码仪

所属分类：

qy·球友会(中国)400G高速误码测试系统(PSS BERT19881)是一款针对于多通道PAM4和NRZ应用的高速信号误码性能分析仪，最高支持8x56Gb/s PAM4信号测试，亦可支持10G~28Gb/s NRZ信号测试，设备包含8路PPG，8路ED收发端信号可同时或者独立工作。 发端包含多级预加重调节模式，可针对PAM4信号进行眼型调节等功能，收端包含0~9dB CTLE均衡调节，也可支持FFE、DFE等均衡功能，支持FEC功能KP4/KR4 FEC协议，Symbol Errors分析，具备SNR监测功能。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 400G误码仪
    • 型号: PSS BERT19881
    • 描述: 支持8路10~28GBd NRZ/ PAM4 信号测试

    qy·球友会(中国)400G高速误码测试系统(PSS BERT19881)是一款针对于多通道PAM4和NRZ应用的高速信号误码性能分析仪，最高支持8x56Gb/s PAM4信号测试，亦可支持10G~28Gb/s NRZ信号测试，设备包含8路PPG，8路ED收发端信号可同时或者独立工作。 发端包含多级预加重调节模式，可针对PAM4信号进行眼型调节等功能，收端包含0~9dB CTLE均衡调节，也可支持FFE、DFE等均衡功能，支持FEC功能KP4/KR4 FEC协议，Symbol Errors分析，具备SNR监测功能。

    应用
    1、多通道高速模块收发测试；
    2、器件研发生产测试；
    3、AEC、AOC、DAC线缆测试；



    特点
    1、多通道选择：最高支持8通道独立或同时工作；
    2、NRZ速率选择：支持9.95~14.025Gb/s、20~28.05Gb/s；
    3、PAM4速率选择：支持20~28.05GBaud；
    4、多码型选择：PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、JP03B；
    CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern等等；
    5、发端支持预加重功能，收端支持均衡功能设置，支持CTLE、FFE、DFE等调节模式；

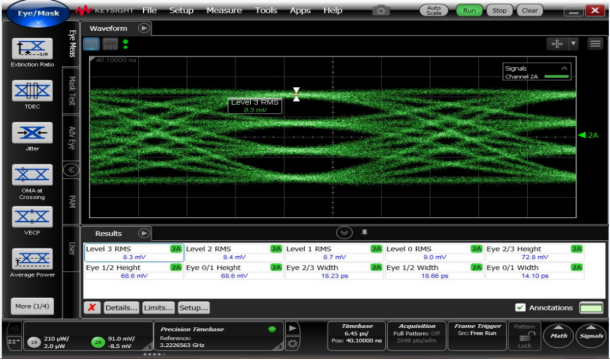

    6、PAM信号质量佳，低抖动；

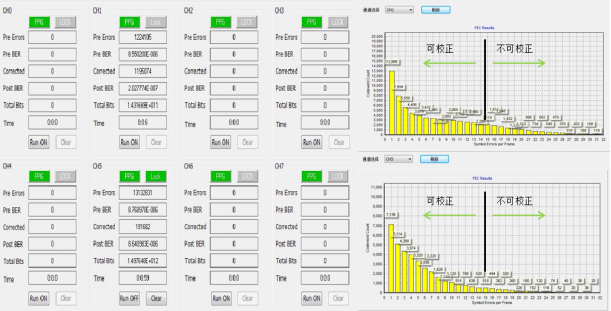

    7、支持KP4/KR4 FEC协议测试支持FEC 纠后误码率，支持查看Symbol Errors分布及分析；



    规格

  • • 多通道选择：最高支持8通道独立或同时工作
    • NRZ速率选择：支持9.95~14.025Gb/s、20~28.05Gb/s
    • PAM4速率选择：支持20~28.05GBaud
    • 多码型选择：PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern等等
    • 发端支持预加重功能，收端支持均衡功能设置，支持CTLE、FFE、DFE等调节模式
    • PAM信号质量佳，低抖动





    • 支持KP4/KR4 FEC协议测试支持FEC 纠后误码率，支持查看Symbol Errors分布及分析

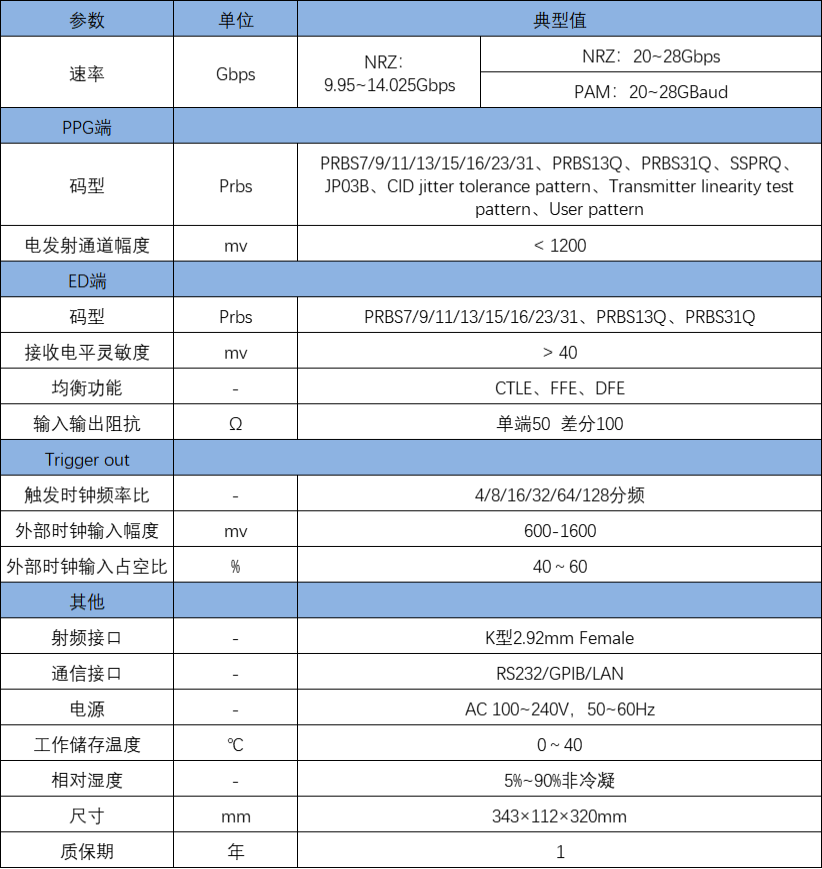

  • 参数

    单位

    指标

    速率

    Gbps

    NRZ：9.95~14.025Gbps

    NRZ：20~28Gbps
    PAM：20~28GBaud









    PPG端



    码型

    Prbs

    PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、

    JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern

    电发射通道幅度（差分）

    mv

    < 1200

    ED端



    码型

    Prbs

    PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q

    最小接收灵敏度（差分）

    mv

    < 80

    均衡功能

    -

    CTLE、FFE、DFE

    输入输出阻抗

    Ω

    单端50  差分100

    Trigger out



    触发时钟频率比

    -

    4/8/16/32/64/128

    外部时钟输入幅度

    mv

    600-1600

    外部时钟输入占空比

    %

    40～60

    其他



    射频接口

    -

    K型2.92mm Female

    通信接口

    -

    RS232（GPIB、LAN可选配）

    电源

    -

    AC 100~240V，50Hz

    尺寸(L*W*H)

    mm

    343×320×112

    备注：采用25.78Gbaud，PRBS31Q条件测试电信号
